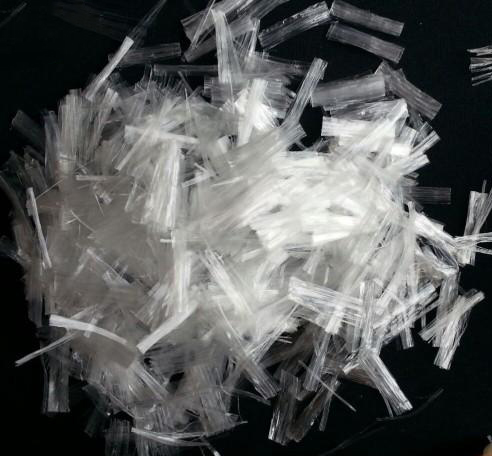

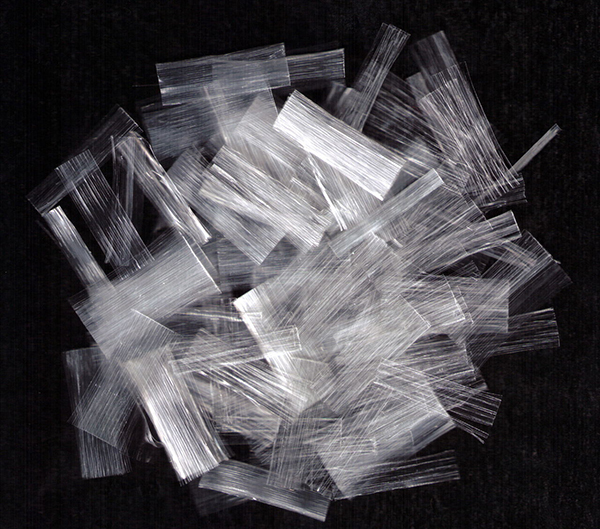

聚丙烯网状纤维是以聚丙烯为原料，经特殊的生产工艺制造而成，其外观为多根纤维单丝相互交联而成的网状结构。

聚丙烯网状纤维被投入到混凝土中后，搅拌过程中纤维单丝间的横向连接经粗骨料的冲击而撕裂，形成纤维单丝，每立方混凝土中有7000万根以上的纤维，其毛糙的撕裂边缘使纤维与混凝土之间有极好的握裹力，可用于混凝土的抗裂防渗、增强增韧工程。

聚丙烯网状纤维物理参数：纤维类型束状网密度0.91g/cm3
当量直径100μm长度6、10、19、38、54mm
可根据用户要求任意切割
抗拉强度≥400MPa  弹性模量≥3500MPa
断裂伸长率8-30%    抗酸碱性极高
熔点160-170℃        燃点580℃

聚丙烯网状纤维主要功能：抗裂 、抗渗 、抗冲击 、抗冻 、抗磨 、提高韧性混凝土路面、桥面、机场跑道、工厂地坪等抗裂性要求高的工程。 隧道、矿井的墙面、顶板、蓄水池等采用特种施工方法的工程。
河道、水坝等工程；军事防护工程、码头护岸、桥墩等。

聚丙烯网状纤维使用说明：长度选择普通混凝土一般选用19mm，喷射混凝土一般选用10mm。掺量设计通常情况下，掺量为0.9kg/m3，桥面防水层掺量0.9～1.8kg／m3，隧道用喷射混凝土掺量0.9～1.8kg/m3。

搅拌工艺先投入碎石，然后投入纤维，再投入砂子搅拌2分钟，使纤维充分打开。然后投入水泥和水按常规工艺搅拌均匀即可。也可按常规工艺投入顺序施工，但拌合搅拌时间应不少于4分钟，以使纤维充分混合。成型养无特殊要求，可酌情延长振实时间30秒左右，抹面时应待混凝土表面稍微钝化后，再进行，以免带出纤维。

山东惠民泰利化纤制品有限公司主要产品有：丙纶线、聚丙烯工程纤维、聚丙烯网状纤维、聚丙烯纤维、聚酯纤维、山东丙纶丝、山东丙纶高强丝、丙纶丝、丙纶中强丝、丙纶高强丝、高强丙纶丝、丙纶、丙纶绳、丙纶单丝、pp单丝、安全网、船用缆绳。
